流量計前后直管段要求

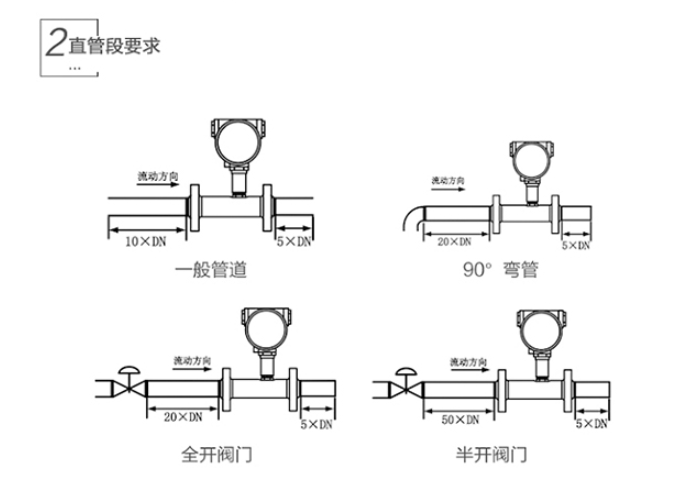

一、直管段長度
流量計對前后直管段的長度有特定的要求。一般來說，流量計上游的直管段長度應為管道直徑的10倍以上，下游的直管段長度應為管道直經的5倍以上。這樣可以確保流體在通過流量計時是平穩的，沒有湍流和渦流，從而提高測量精度。
.png)
二、直管段內徑
流量計前后直管段的直徑應與流量計的入口和出口直徑一致，以確保流體的流動不受阻礙。任何不匹配的內徑都可能導致流體的速度分布不均勻，從而影響流量計的測量精度。
三、直管段材質
直管段的材質應與管道和流量計的材質相匹配，以防止可能的腐蝕和化學反應。此外，對于高溫或高壓流體，直管段應具有足夠的強度和耐久性。
四、直管段流速
直管段內的流速應保持穩定，并避免出現湍流或渦流。流速的不穩定會導致流量計的讀數出現誤差。通常，建議在直管段內保持穩定的流速分布，以保證流量計的準確測量。
五、直管段加工工藝
直管段的加工工藝對其性能至關重要。應確保直管段的內表面光滑，無瑕疵，以減少流體流動的阻力。此外，直管段的焊接和連接應嚴密，無泄漏，以防止流體在流經時發生滲漏。
六、直管段支撐
對于較長的直管段，需要適當?shù)闹我苑乐箯澢蛘駝?。這些支撐應盡量不影響直管段的形狀和位置，以確保流體的流動不受干擾。
七、直管段密封
直管段的連接處應具有良好的密封性能，以防止流體的泄漏。密封墊片或密封劑的選擇應根據流體的性質和溫度進行。定期檢查密封的完好性，并在必要時進行更換，以確保流量計的正常運行。
八、直管段安裝位置
直管段的安裝位置應盡量減少旁路和分支，以保持流體的穩定流動。此外，還應考慮易于維護和清潔的位置，以便于對直管段進行檢查和維護。
九、直管段驗收標準
在安裝完成后，應對直管段進行驗收，以確保其符合設計要求和使用條件。驗收標準應包括直管段的長度、內徑、材質、加工工藝、支撐、密封等方面。對于不符合標準的地方，應及時進行調整或更換。
十、直管段維護保養
為確保流量計的長期穩定運行，應對直管段進行定期的維護保養。保養工作包括檢查直管段是否有磨損、腐蝕或變形等情況，必要時進行更換。此外，還應定期檢查密封墊片和支撐的完好性，確保流量計前后直管段的正常運行。在保養過程中，應注意遵守相關安全規定和操作流程，以確保人員和設備的安全。
